Si vous possédez une Creality K2 Plus Combo, vous avez peut-être remarqué un problème avec le CFS (système de gestion du filament) : la plaque supérieure qui appuie sur la bobine crée une friction excessive. Selon le type de bobine utilisée (plastique ou carton), cela peut générer de la poussière et compliquer le déroulement du filament.
Ce texte est une collaboration avec la chaine Youtube JSTech
Heureusement, Nox, un passionné de l’impression 3D, a mis au point une solution simple et efficace. Dans ce tutoriel, nous allons vous montrer comment modifier votre CFS pour améliorer la fluidité de rotation de votre bobine, grâce à un système de rouleaux montés sur ressorts.
Pourquoi modifier le CFS ?
- Réduction de la friction : Le système d’origine force la bobine à frotter contre une plaque rigide.
- Amélioration du mouvement : Les rouleaux permettent une rotation plus fluide, ce qui réduit l’effort exercé par l’extrudeur.
- Compatibilité avec différentes bobines : Le ressort permet d’adapter automatiquement la pression selon la taille de la bobine.
- Moins d’usure : En minimisant les frottements, on réduit l’accumulation de poussière et l’usure des composants.
Matériel nécessaire
Pour assembler quatre rouleaux, vous aurez besoin de :
Pièces à imprimer

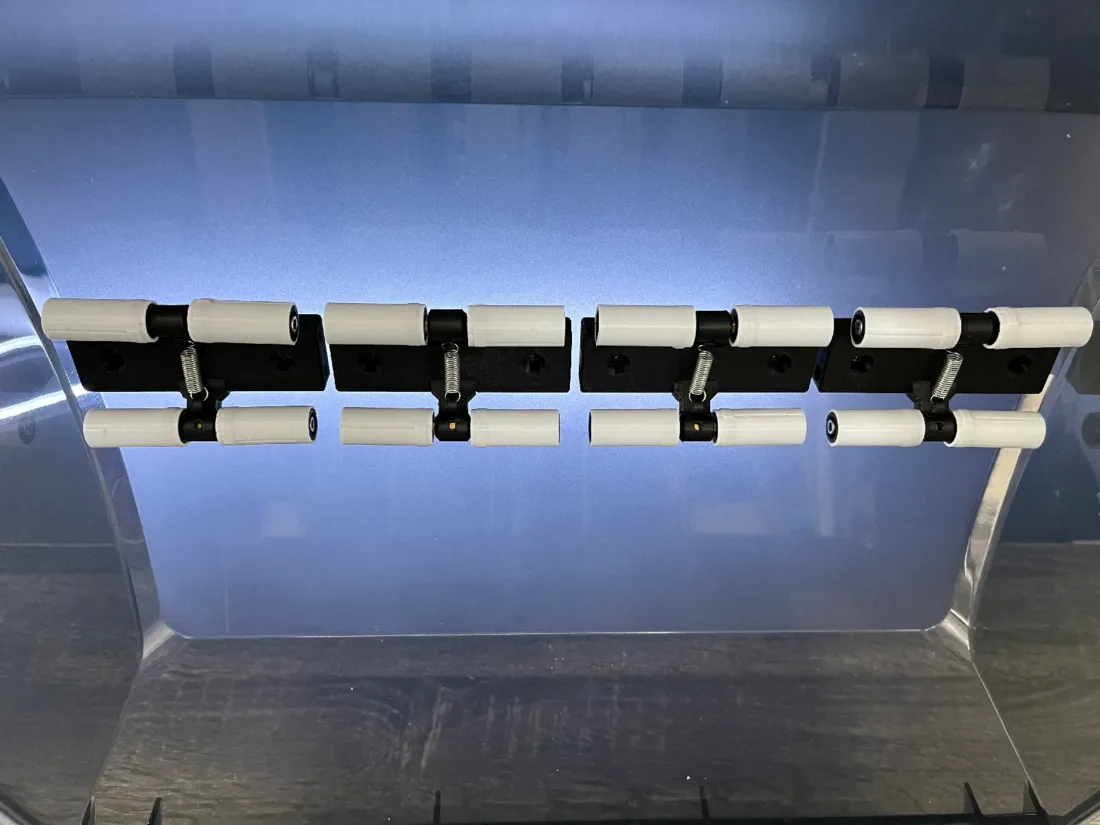

- 4x rouleaux CFS
- 4x supports pour rouleaux
- 4x TPU pour enrobage des rouleaux
Visserie et composants mécaniques
- 4 ressorts de traction (5×20 mm) https://fr.aliexpress.com/item/100500…
- 8 entretoises M3 femelle-femelle (15 mm) https://fr.aliexpress.com/item/100500…
- 8 roulements à billes (8×4 mm)https://fr.aliexpress.com/item/400044…
- 24 vis M3 x 30 mm https://fr.aliexpress.com/item/100500…
Montage des rouleaux
- Insertion des roulements
- Insérez un roulement à bille dans chaque rouleau imprimé.
- Assurez-vous qu’il s’ajuste bien sans jeu excessif.
- Fixation de l’entretoise
- Placez une entretoise M3 au centre du roulement.
- Assemblage du TPU
- Insérez la pièce en TPU autour du rouleau pour une meilleure adhérence.
- Montage sur le support

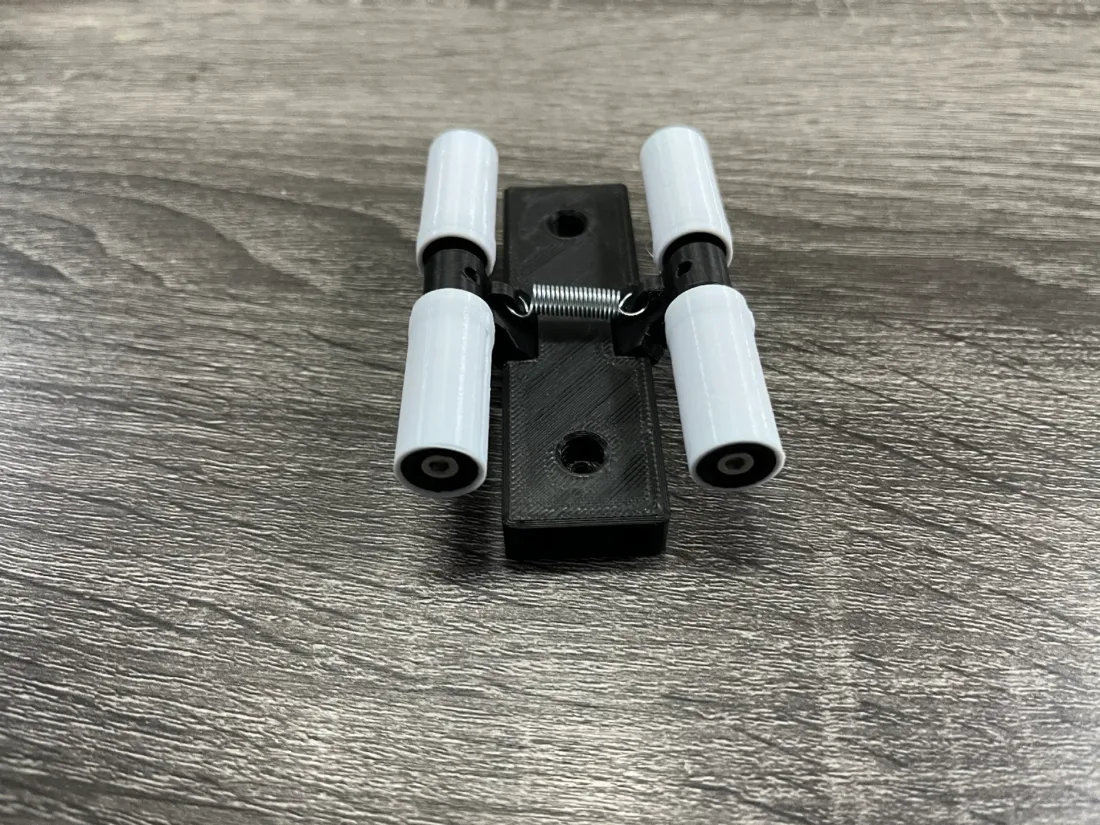

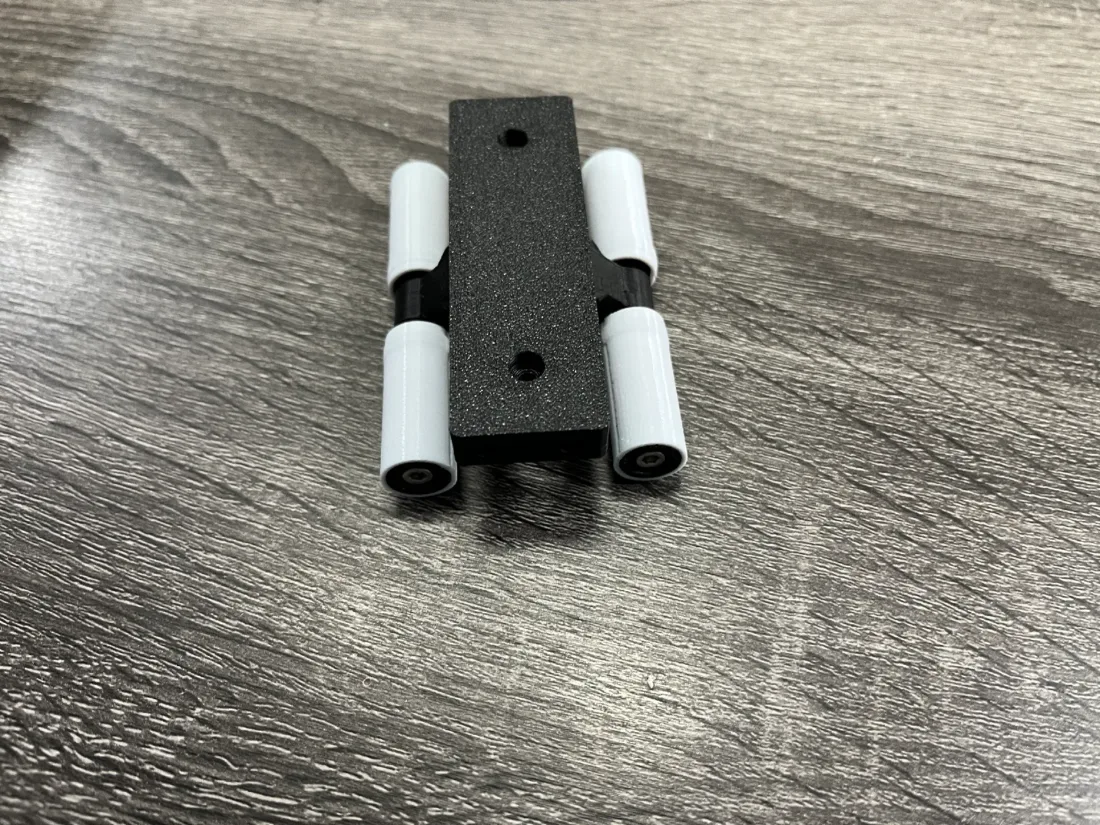

- Fixez le rouleau sur le support avec les vis et assurez-vous qu’il tourne librement.
- Ajout du ressort

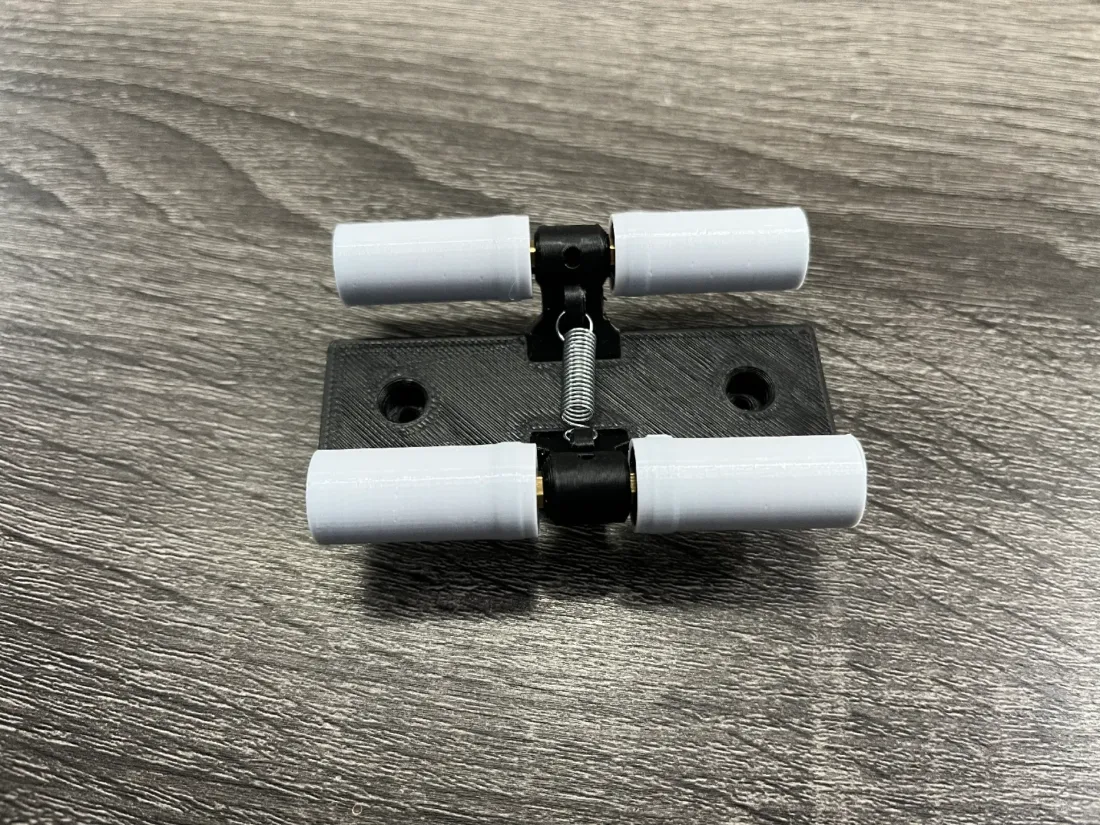

- Fixez un ressort de traction entre les deux supports pour assurer une pression constante sur la bobine.
Installation dans le CFS
- Retrait de la plaque d’origine
- Dévissez les vis du support CFS et retirez l’ancienne plaque.
- Fixation du nouveau support

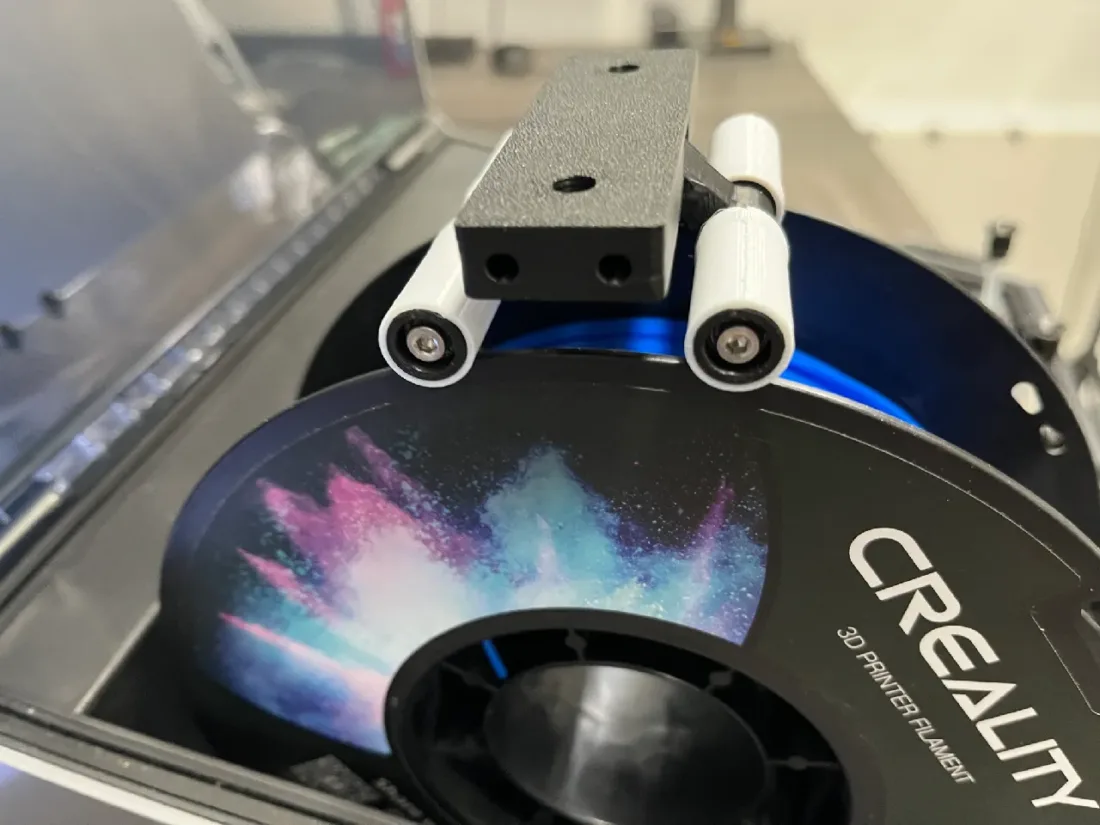

- Vissez les nouveaux supports avec les rouleaux en utilisant les vis existantes.
- Assurez-vous que les grands trous sont tous du même côté pour l’uniformité.
- Test du mécanisme

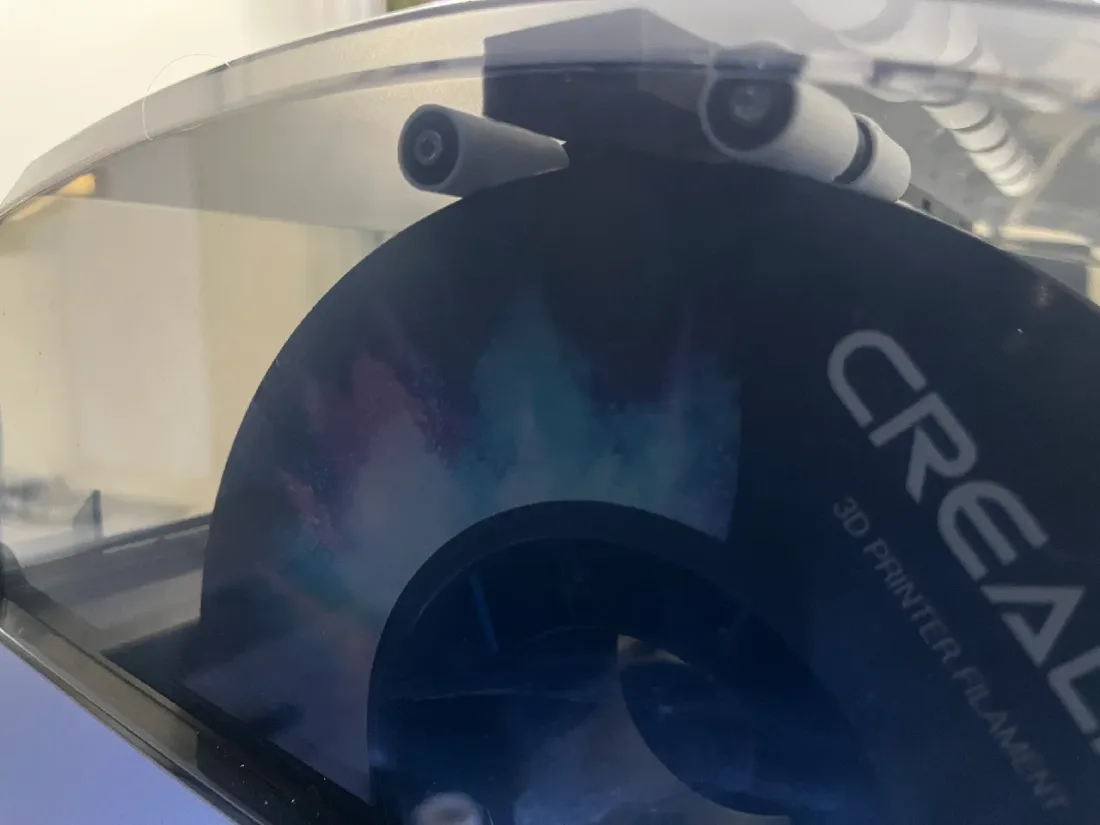

- Insérez une bobine et refermez le couvercle.
- Vérifiez que les rouleaux exercent une pression uniforme et que la bobine tourne librement.
Résultats et avantages
- Mouvement fluide de la bobine
- Moins d’effort pour l’extrudeur
- Adaptabilité aux différentes bobines
- Montage rapide (~30 minutes)
Conclusion
Cette modification est une amélioration simple mais efficace du système CFS de la Creality K2. Elle facilite l’impression, réduit l’usure et augmente la fiabilité de l’alimentation en filament.
Alors, prêt à améliorer votre imprimante ?
Un grand merci à Nox pour son travail sur cette modification !
📥 Téléchargement des fichiers STL
